MPO347 M6

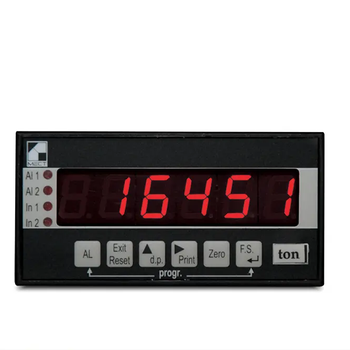

Visualizzatore a 4½ cifre nel contenitore 48x96 per misure di valori resistivi (ohmmetro). Possibilità di 4 allarmi a rele o 8 statici e uscite analogiche e seriali.
Descrizione
Il modello MPO347 (ohmmetro) é uno strumento con convertitore a 16 bit per la misurazione di valori resistivi.
Lo strumento MPO può essere richiesto con l'opzione µ26 per riferire la lettura resistiva a quella teorica di 20°C.
Lo strumento offre le seguenti funzioni:
- visualizzazione su 4½ cifre (±19999)
- impostazione di qualunque lettura con qualunque valore di ingresso nel range richiesto
- memorizzazione del picco di lettura minimo o massimo
- lettura a 30 conv/sec
- filtraggio programmabile della lettura
- azzeramento della lettura automatico (rec. tara)
Gli strumenti possono essere richiesti con importanti opzioni quali:
- uscite seriali normali oppure optoisolate per stampante o bidirezionali
- 8 soglie di allarme statiche oppure 4 a relè con intervento normale o a finestra completamente configurabili in valore, isteresi e ritardo
- uscite analogiche normali oppure optoisolate amperometriche (4÷20mA o 0÷20mA) o voltmetriche (0÷10V)
- cambio scala selezionabile da tastiera o da seriale
Caratteristiche
Visualizzazione: 4½ cifre
Stabilità termica: 50 ppm/°C
Campo di compensazione (opzione µ26): 15÷35°C con KTY
Caratteristiche uscita analogica:
- Uscite: 4÷20mA - 0÷20mA - 0÷10V
- Carico massimo per uscita in corrente: 400Ω
- Carico minimo per uscita in tensione: 1KΩ
- Risoluzione: 16 bit
Uscite a relè in scambio: 5A / 250Vac
Uscite statiche NPN-PNP: 50mA/30Vdc
Alimentazione: 90÷260 Vac/Vdc, 12÷30 Vac/Vdc
Potenza assorbita: 6 W
Temperatura max di funzionamento: 50 °C
Altezza cifre: 13mm
Dimensioni: 48x96 (120 mm di profondità)
Dima di foratura: 44.5mm (h) x 92.5 mm (l)
Peso: 350 gr.
Fissaggio: con staffe
OPZIONI E USCITE SERIALI
SR1÷3: 1÷3 allarme/i a relè
SR4: 4 allarmi a relè senza uscite seriali
STN1÷8: 1÷8 allarme/i statici NPN open collector
STP1÷8: 1÷8 allarme/i statici PNP open collector
SNO1÷8: 1÷8 allarme/i statici optoisolati NPN open collector
SPO1÷8: 1÷8 allarme/i statici optoisolati PNP open collector
OAM: Uscite analogiche (0÷20mA, 4÷20mA,0÷10V)
OAT: Uscite analogiche optoisolate (0÷20mA, 4÷20mA,0÷10V)
µ26: Lettura compensata in temperatura
Cod. 2: RS 422 bidirezionale
Cod. 3: RS 485 bidirezionale
Cod. 4: RS 232 bidirezionale
Cod. 12: RS 422 optoisolata bidirezionale
Cod. 13: RS 485 optoisolata bidirezionale
Cod. 14: RS 232 optoisolata bidirezionale
| MODELLO | CAMPO DI MISURA | MODELLO |
|---|---|---|
| MPO347 | 01: 19.999 Ω | MPO347 |
| 02: 199.99 Ω | ||
| 03: 1.9999 KΩ | ||
| 04: 19.999 KΩ | ||
| 05: 199.99 KΩ | ||
| 100: 19.999 Ω ÷ 199.99 KΩ |
MANUALE D’USO Serie MPO M6 (IT)
