MPA-MPV-MPP P6

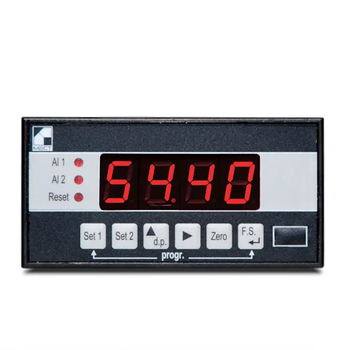

Visualizzatore a 4 cifre nel contenitore 48x96 per misure di tensioni o correnti continue o alternate o ingressi potenziometrici. Possibilità di 2 allarmi a relè e uscite analogiche.

Chiedi un preventivo

Descrizione

I modelli MPA (ingresso amperometrico), MPV (ingresso voltmetrico) ed MPP (ingresso potenziometrico) sono degli strumenti con convertitore a doppia rampa per la misurazione di grandezze continue o alternate o di posizione (tramite trasduttori potenziometrici).

Le scale disponibili sono elencate nelle "Caratteristiche".

Lo strumento offre le seguenti funzioni:

visualizzazione su 4 cifre ( 9999 punti di lettura)
azzeramento della lettura automatico (rec. Tara)
tensione per alimentazione trasduttore
zero fisso (visualizzazione da -1990 a 9990)
lettura a 4 conv/sec (filtro non progr.)

Gli strumenti serie MPA-MPV e MPP possono essere richiesti con uscite analogiche e con 2 soglie di allarme completamente configurabili in valore, isteresi e ritardo.

Caratteristiche

Visualizzazione: 4 cifre
Precisione ingressi DC: 0,5%
Precisione ingressi AC: 2%
Stabilità termica: 50 ppm/°C
Alimentazione trasduttori**: 14V/ 25mA (non stab.)
Potenziometri collegabili (MPP): da 500Ω a 50 KΩ
Alimentazione potenziometro: 2,5Vdc
Caratteristiche uscita analogica:

Uscite: 4÷20mA - 0÷20mA - 0÷10V
Carico massimo per uscita in corrente: 400Ω
Carico minimo per uscita in tensione: 1KΩ
Risoluzione: 12 bit

Uscite a relè in scambio: 5A / 250Vac
Alimentazione: 90÷260 Vac/Vdc, 25Vac, Vcc o Vpt (12÷30Vdc)
Potenza assorbita: 1,5 W
Temperatura max di funzionamento: 50 °C
Altezza cifre: 13mm
Dimensioni: 48x96 (75 mm di profondità)
Dima di foratura: 44.5mm (h) x 92.5 mm (l)
Peso: 250 gr.
Fissaggio: con staffe

** Con alimentazione in continua, Val=14Vdc se la tensione di alimentazione dello strumento >16Vdc.

OPZIONI E USCITE SERIALI

SR2: Doppio allarme a relè
OAP: Uscite analogiche

SCALE DI MISURA
MODELLO	CAMPO DI MISURA	IMPEDENZA D'INGRESSO
MPA 15	22: (0)4÷20mAdc	20Ω
	02: 1.999mAdc*	100Ω
	03: 19.99mAdc*	10Ω
	04: 199.9mAdc*	1Ω
	07: 1.999Adc*	0,1Ω
	08: 9.99Adc*	0,005Ω
	00: shunt ext.*	∞
MPA 35	02: 1.999mAac*	100Ω
	03: 19.99mAac*	10Ω
	04: 199.9mAac*	1Ω
	07: 1.999Aac*	0,1Ω
	08: 9.99Aac*	0,005Ω
	10: T.A./1Aac	0,1Ω
	11: T.A./5Aac	0,01Ω
MPP 125	Ingresso potenziometrico	∞
MPV 05	01: 199.9mVdc	∞
	02: 1.999Vdc	∞
	03: 19.99Vdc	1MΩ
	04: 199.9Vdc	1MΩ
	05: 300Vdc	1MΩ
	06: 0÷1Vdc	1MΩ
	07: 0÷10Vdc	1MΩ
	08: 0÷100Vdc	1MΩ
MPV 25	01: 199.9mVac*	∞
	02: 1.999Vac*	∞
	03: 19.99Vac*	1MΩ
	04: 199.9Vac*	1MΩ
	05: 300Vac*	1MΩ
	06: 0÷1Vac*	1MΩ
	07: 0÷10Vac*	1MΩ
	08: 0÷100Vac*	1MΩ
