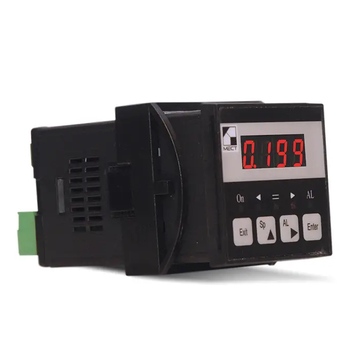

MP20 M1

Visualizzatore programmabile a 4 cifre in contenitore 48x48 per misure di tensione, corrente, temperature e potenziometriche.

Chiedi un preventivo

Descrizione

Lo strumento offre le seguenti funzioni:

visualizzazione su 4 cifre (-1999 a +9999 punti di lettura)
zero fisso (visualizzazione da -1990 a 9990)

L'MP20 si interfaccia con termoresistenze, termocoppie, ingressi analogici e potenziometrici. Il software di gestione permette di configurare lo strumento da tastiera. In opzione sono disponibili:

2 allarmi a relè indipendenti
uscite analogiche in tensione e corrente.
uscite seriali bidirezionali(RS485, RS232, RS422 half-duplex: protocollo ASCII e MODBUS).

Caratteristiche

Visualizzazione: 4 cifre (9999)
Stabilità termica: 50 ppm/°C
Precisione ingressi DC: < 0,5%
Precisione ingressi AC: 2%
Ingressi utilizzati: TC: J, K,S; RTD PT100; 0÷20mA; 4÷20mA, 0÷10V, potenziometro
Caratteristiche uscita analogica:

Uscite: 4÷20mA / 0÷20mA - 0÷10V
Carico massimo per uscita in corrente: 300 ohm
Carico minimo per uscita in tensione: 1Kohm
Risoluzione: 12 bit

Imp. ingresso 4÷20mA: 5ohm
Imp. ingresso 0÷10V: 1Kohm
Relè in contatto per allarmi: 5A / 250Vac
Potenziometri collegabili: da 500ohm a 50Kohm
Alimentazione potenziometro: 1,7Vdc
Alimentazione: 20÷30Vac/Vdc, 90÷260Vac/Vdc
Assorbimento: 1,5 W
Temperatura max di funzionamento: 50 °C
Altezza cifre: 8 mm rossi
Dimensioni: 48x48 (96 mm di prof.)
Dima di foratura: 45,5 mm (h) x 45,5 mm (l)
Peso: 200 gr.

OPZIONI E USCITE SERIALI

SR2: 2 allarmi a relè

OAP: uscite analogiche 4÷20mA / 0÷20mA - 0÷10V

Cod. 2: RS 422 bidirezionale
Cod. 3: RS 485 bidirezionale
Cod. 4: RS 232 bidirezionale

SCALE DI MISURA
MODELLO	CAMPO DI MISURA	IMPEDENZA D'INGRESSO
MP20 AA	07: T.A./5Aac	0,01Ω
MP20 AD	01: 0/4÷20mAdc	5 Ω
	07: shunt 60mV	∞
MP20 101	0÷10Vdc	1 MΩ
	0÷20mAdc	5 Ω
	4÷20mAdc	5 Ω
	potenziometrico	∞
	Fe/CO (0÷600 °C)	-
	Ni/Cr-Ni (0÷1200 °C)	-
	Pt/Pt-Rh10% (0÷1710 °C)	-
	PT100 r (-40÷410 °C)	-
	PT100 e (-40÷800 °C)	-
