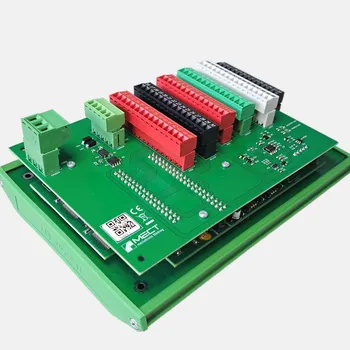

Interfaccia Modbus MPNT003
MPNT003 è il modulo I/O più completo della serie MPNT, progettato per applicazioni industriali avanzate che richiedono motion control, acquisizione analogica e gestione I/O tramite protocollo Modbus RTU RS485.
Grazie alla combinazione di encoder bidirezionali, uscite PTO e ingressi per celle di carico, il dispositivo è ideale per macchine automatiche, sistemi di pesatura, movimentazione e controllo industriale evoluto.
Descrizione
Il modulo MPNT003 integra in un unico dispositivo compatto funzionalità di controllo digitale, acquisizione analogica e motion control. La comunicazione Modbus RTU slave tramite RS485 garantisce integrazione semplice con PLC, HMI e sistemi SCADA.
Il dispositivo dispone di 16 ingressi digitali, 16 uscite digitali, 4 encoder bidirezionali, 4 PTO ad alta frequenza, 3 ingressi per celle di carico e 1 ingresso analogico 0-10V.
La struttura DIN rail compatta e la conformità EMC industriale assicurano affidabilità e semplicità di installazione in qualsiasi quadro elettrico industriale.
Caratteristiche
SOFTWARE
Protocollo: Modbus RTU
Baudrate: 115200
Indirizzo modulo: 1
HARDWARE
PORTE DI COMUNICAZIONE:
1 RS485 half duplex
INGRESSI / USCITE:
- 16 ingressi digitali (PNP 0-24Vdc)
- 16 uscite digitali (PNP 0-24Vdc). Per uscite a relè abbinare il prodotto ACIN01.
- 3 ingressi celle di carico sensibilità 2.5mV/V
- 1 ingresso analogico 0-10V (non tarato)
- 4 encoder bidirezionali fino a 40kHz
- 4 PTO (Pulse Train Output) fino a 65kHz
Alimentazione: 24Vdc ±15%, 3W
Dimensioni: 160(l) x 60(h) x118mm(profondità) (8 moduli DIN)
Temperatura di funzionamento: 0÷55°C
Peso: 0,235Kg
Nodo remoto Modbus MPNT003 - Manuale d’uso (IT)
