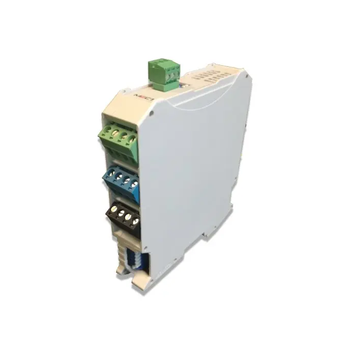

Interfaccia Modbus MPNC006
MPNC è un sistema modulare con interfaccia ModbusRTU, il sistema è composto dal coupler MPNC006 e da terminali per diversi tipi di segnali.
Descrizione
Il modulo MPNC006 ha interfaccia Modbus RTU e processa i dati provenienti dai terminali rendendoli disponibili verso l'interfaccia Modbus RTU.
Il MPNC006 può interfacciare i moduli digitali MPNC020 e analogici MPNC030 e MPNC035.
I moduli vengono agganciati su una guida din di tipo EN 50022 (din35).
Per ogni modulo di MPNC006 è possibile inserire fino a un massimo di 16 terminali.
Il modulo con interfaccia Modbus RTU MPNC006 è composto da:
- Interfaccia verso il bus Modbus RTU;
- Interfaccia di comunicazione interna (TBUS) per i moduli;
- 2 led di stato;
- 2 led per l'overflow degli ingressi analogici;
- 8 led per le linee digitali.
Caratteristiche
SOFTWARE
Protocollo: Modbus RTU
HARDWARE
PORTE DI COMUNICAZIONE:
1 RS485 half duplex
INGRESSI / USCITE:
- 8 Ingressi/uscite digitali (PNP 0-24Vdc). Per uscite a relè abbinare il prodotto ACIN01.
- 2 Ingressi analogici (0÷10V o 4÷20mA, J, K, T, PT100)
CASE: Contenitore plastico
Alimentazione: 24Vdc ±15%, 3W
Dimensioni: 115(l)x108(h)x22mm(profondità)
Temperatura di funzionamento: 0÷50°C
Protezione: IP20
Peso: 0,140Kg
Manuale d’uso serie MPNC006 Interfaccia Modbus RTU (IT)
